欢迎进入天津金鑫铜新材料科技有限公司网站!
新闻资讯

服务热线022-58010673

空调与制冷用无缝铜管 T2铜管 半硬状态 直管 盘管 TP2磷脱氧铜管

作者:超级管理员 发布时间:2025-10-21 16:03:34点击:6

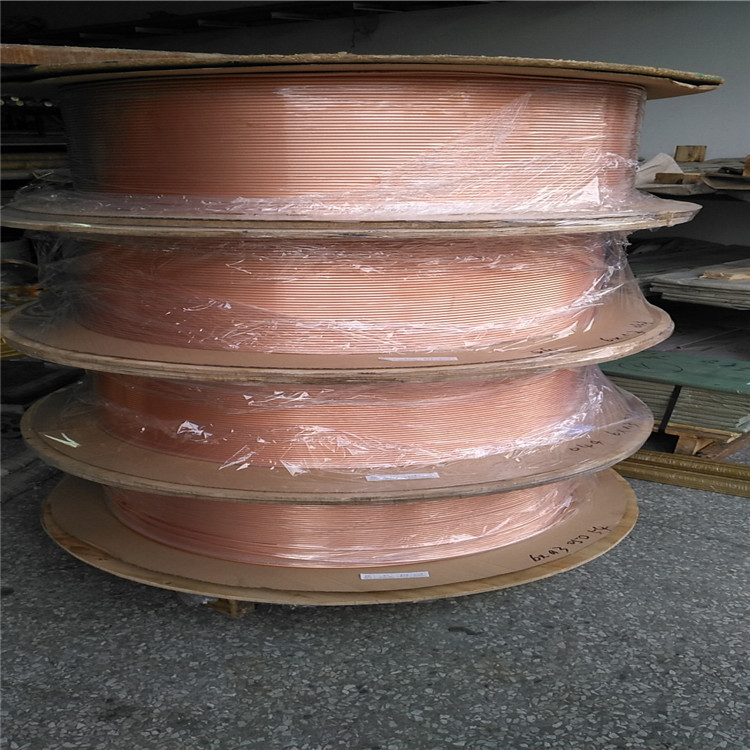

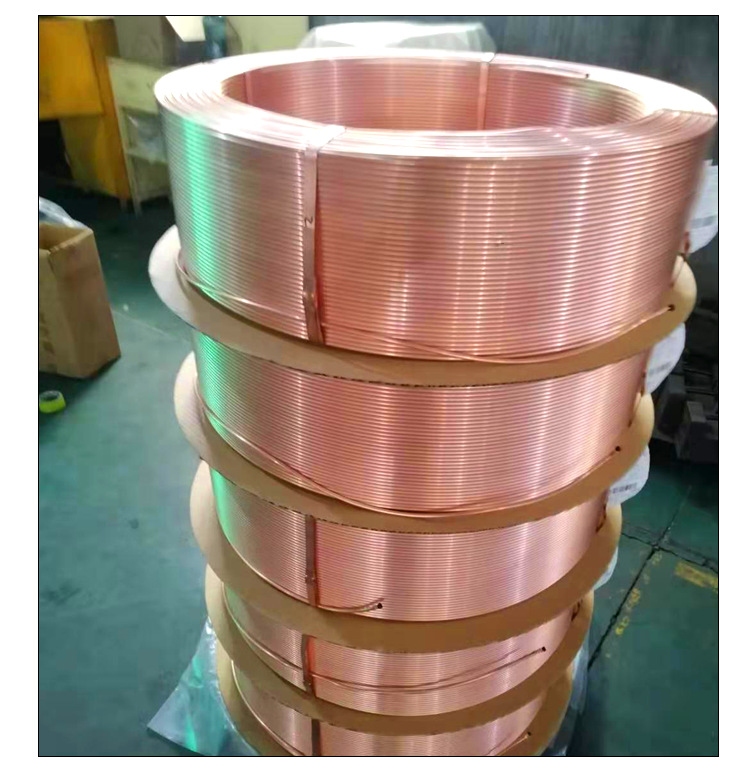

TP2紫铜盘管 空调磷脱氧铜管 C12200红铜无缝铜管

TP2

产品名称:磷脱氧铜

产品牌号:TP2

执行标准:GB/T 5231-2012

一、TP2主要特性:

1、TP2磷脱氧铜是熔解高纯度的原材料,把熔化铜中产生的氧气用亲氧性的磷(P)脱氧,使其氧含量降低到100PPm以下,从而提高其延展性、耐蚀性、热传导性、焊接性、抽拉加工性,在高温中也不发生氢脆现象。

2、TP2磷脱氧铜焊接性能和冷弯性能好,一般无“氢病”倾向,可在还原性气氛中加工、使用,但不宜在氧化性气氛中加工、使用。TP1的残磷量比TP2少,故其导电、导热性较TP2高。

二、TP2化学成分:

铁Fe:0.01

镍Ni:0.005

铍Sb:0.002

铋Bi:0.002

磷P :0.015-0.040

硫S :0.005

氧O :0.01

砷As:0.002

铜+银Cu+Ag:99.9

三、TP2力学性能:

密度g/cm³ :8.9

交货状态及力学性能

1、铜棒以(Y)状态,直径3-80mm棒材,抗拉强度Rm/Mpa(≥210-275)断后伸长率%(≥10-16);以(M)状交货,抗拉强度Rm/Mpa(≥200)断后伸长率%(≥40)。

2、铜板以(R)状态,厚度4-14mm,抗拉强度Rm/Mpa(≥195)断后伸长率%(≥30);以(M、Y1、Y2、Y、T)状交货,厚度0.3-10mm,抗拉强度Rm/Mpa(≥205-350)断后伸长率%(≥8-30),硬度HV:60-120。

3、铜带以(M、Y4、Y2、Y、T)状态,厚度≥0.2mm,抗拉强度Rm/Mpa(≥195-350)断后伸长率%(≥3-30),硬度HV:60-120。

4、铜管以(M、M2、Y2、Y、T)状态,抗拉强度Rm/Mpa(≥200-360)伸长率%(≥20-40),硬度HV(≥40-110)、硬度HB(≥35-150)。

四、TP2应用举例:

TP2主要以管材应用,也可以板、带或棒、线供应。用作汽油或气体输送管、排水管、冷凝管、水雷用管、冷凝器、蒸发器、热交换器、火车箱零件。

五、TP2铜材主要供货规格:

1、铜板及薄材规格:厚度1-150MM;

2、铜棒规格:直径4-350mm;

3、铜带规格:厚度0.1-3.0mm;

4、铜管规格:外径10-300mm,毛细管规格:外径1-6.1mm;

5、线材或丝材规格:φ0.1-12.7mm,盘卷或直条;

6、锻件:按客户需求和提供形状的锻件。


相关标签:
