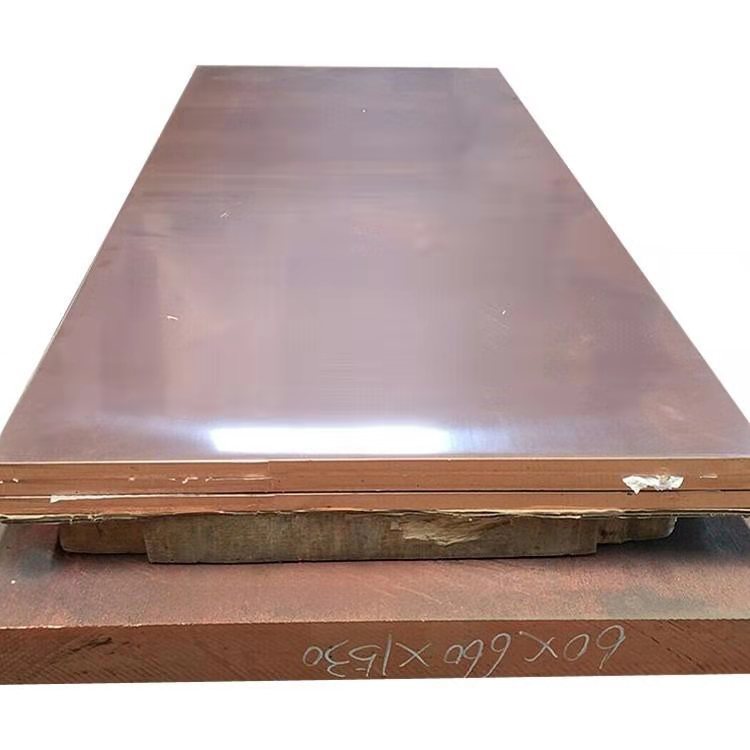

国标环保纯紫铜板T2红铜板超厚紫铜板零切激光打孔紫铜大板

国标环保纯紫铜板T2红铜板超厚紫铜板零切激光打孔紫铜大板

紫铜是因为呈紫红色而得名但是它不一定是纯铜，有时还加入少量脱氧元素或其他元素以改善材质和性能，因此也归入铜合金，纯净的铜是紫红色金属俗称紫铜、红铜或赤铜。纯铜的密度为8.969/cm熔点为1083℃，具有很好的导电性和导热性，塑性极好，易于热压和冷压力加工，大量用于制造电线、电缆、电刷、电火花专用蚀电蚀铜等要求导电性良好的产品。紫铜的电导率和热导率仅次于银，广泛用于制作导电、导热器材。紫铜在大气、海水和某些非氧化性酸（盐酸、稀硫酸）、碱、盐溶液及多种有机酸（醋酸、柠檬酸）中，有良好的耐蚀性，用于化学工业。另外，紫铜有良好的焊接性，可经冷、热塑性加工制成各种半成品和成品。紫铜板具有杰出的机械性和耐磨性，抗拉强度、硬度都很高。

紫铜材质：T1、T2、T3、TU1、TU2、TP1、TP2、TAg0.08、TAg0.1、C1100、C1011、C1020、C1201、C1220、C11000等

T1紫铜有良好的导电、导热、耐蚀和加工性能,可以焊接和钎焊。含降低导电、导热性杂质较少，大多用在导电、导热和耐蚀器材上。如：电线、电缆、导电螺钉、化工蒸发器、储藏器及各种管道。

T2紫铜有良好的导电.导热.耐蚀和加工性能，可以焊接和纤焊。含降低导电.导热性的杂质较少，紫铜的电导率和热导率仅次于银，广泛用于制作导电、导热器材、化学工业，另外，紫铜有良好的焊接性，卓尔特电器选用优质T2紫铜生产铜软连接，可经冷、热塑性加工制成各种半成品和成品。

T3紫铜含降低导电、导热性杂质较多,含氧量较T2更高。t3紫铜中的微量杂质对铜的导电、导热性能有严重影响，主要用作结构材料使用，如制作电器开关、垫圈、铆钉、管嘴和各种导管等；也常用于一些不太重要的导电元件。

T3 ●特性及适用范围：有较好的导电、导热、耐蚀和加工性能,可以焊接和钎焊。但含降低导电、导热性杂质较多,含氧量较T2更高，更易引起“氢病”,不能在高温（如>370℃）还原性气氛中加工（退火、焊接等）和使用。

 ●化学成份：

 铜+银 CuAg：≥99.70 锡 Sn ：≤0.05

 铅 Pb：≤0.01

 镍 Ni：≤0.2

 铁 Fe：≤0.05

 锑 Sb ：≤0.005

 硫 S ：≤0.01

 砷 As ：≤0.01

 铋 Bi：≤0.002

 氧 O：≤0.1

 注：≤0.3(杂质)

 ●力学性能：

 抗拉强度 σb (MPa)：≥210

 伸长率 δ10 (%)：≥13

 伸长率 δ5 (%)：≥16

 注 ：棒材的纵向室温拉伸力学性能

 试样尺寸：直径或对边距离>60～80

 ●热处理规范：热加工温度900～1050℃;退火温度500～700℃;冷作硬化铜的再结晶开始温度200～300℃。
