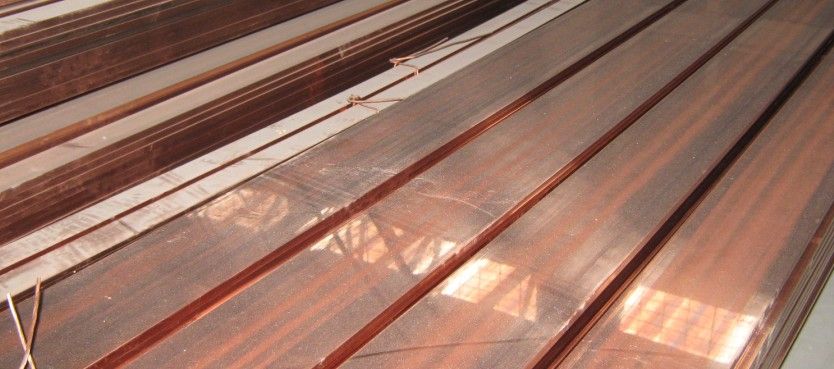

接地铜排用来将设备可靠接地的铜质母排，设备外壳、角钢、支架以及避雷器接地端等需接地的地方。

　　接地铜排是用于设备接地的一种有色金属材料，材质是铜，形状为带型通常长度为4米。如变压器中性点到接地干线用截面4mmX40mm的铜带。在电气柜内的铜母线也叫母排。

新能源电动车电池铜排连接、电工连接铜排、编织铜排、软铜排连接

一、接地铜排的材质选择与性能要求

接地铜排通常采用高纯度紫铜（T2或T3），其铜含量≥99.9%，导电率≥98%（依据GB/T 5231-2012）。特殊场景如潮湿环境会选用镀锡铜排，锡层厚度约20μm，可提升耐腐蚀性。关键性能包括：

导电性：紫铜电阻率≤0.017241Ω·mm²/m（20℃），确保低接地电阻。

机械强度：抗拉强度≥200MPa，避免安装变形（参考GB/T 2040-2017）。

耐腐蚀性：镀锡铜排盐雾试验需通过96小时（标准GB/T 2423.17）。

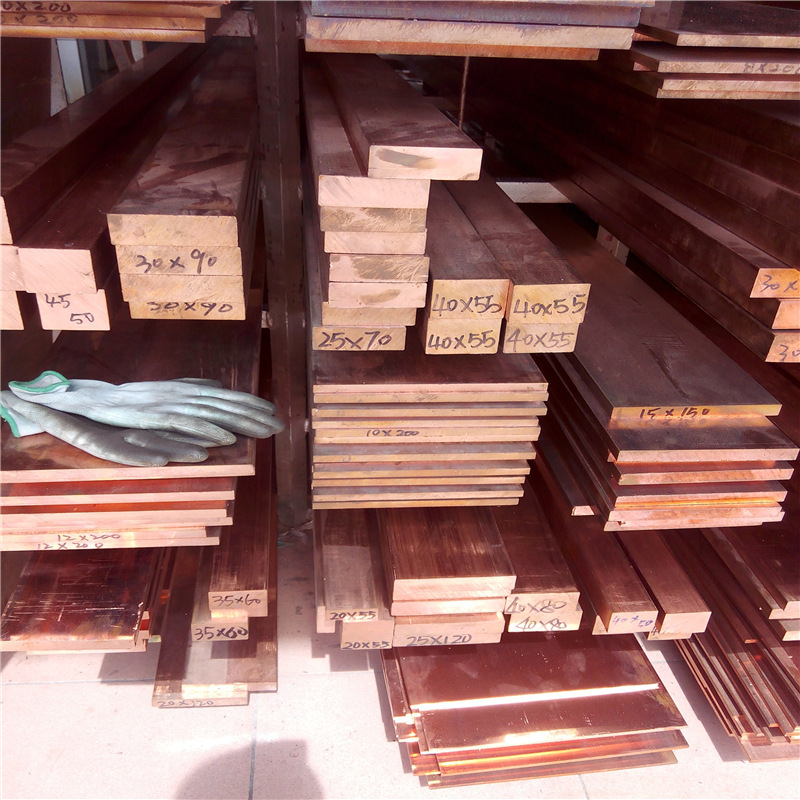

二、接线铜排规格型号与选型指南

根据国标GB/T 5585.1-2018，常见硬铜排（TMY系列）规格如下：

型号 宽度（mm） 厚度（mm） 载流量（A，40℃）

TMY-30×4

30

4

340

TMY-50×5

50

5

625

TMY-100×10

100

10

1600

选型需考虑：

载流量：按IEC 61439-1计算，预留20%余量。

环境适配：化工区建议选铝包铜排（铝层厚1mm），成本比镀锡铜低15%。

安装方式：竖排散热优于横排，载流量可提高5%-8%。

三、扩展问题与专业数据支持

镀锡铜排的锡层影响：锡层过厚（＞30μm）会降低导电性，需平衡防腐与导电需求（数据来源《电工材料手册》）。

铜排截面积计算：按公式S=I/K√t（I为电流，K取228，t为升温时间），举例1000A电流需选60×6mm²铜排。
